LAB 1 {Introducing} Cara Mengakses Mikrotik RouterOS
12:38:00 AM Mikronjay , Mikrotik , Rancang Bangun , Tutorial 0 Comments

Assalamualaikum wr wb

Pada kesempatan kali ini, saya akan menjelaskan tentang cara mengakses mikrotik routerOS. Pada postingan yang lalu saya memang telah post tentang static routing di mikrotik, tetapi jika agan belum tau tentang cara mengakses routernya gimana? masa main config config aja, ya gabisa dong :v Untuk itu maafkan karena telah loncat postingan hehe.

Ada beberapa cara mengakses router mikrotik diantaranya sebagai berikut ;

Akses melalui Winbox ( lewat MAC Address atau IP Address
Akses melalui SSH
Akses melalui Telnet
Akses melalui WebFig
Akses melalui Hyper Terminal

Nah postingan ini akan membahas tentang cara cara diatas sob, langsung saja di simak yoo

Akses Mikrotik Router OS melalui Winbox

Akses melalu winbox bisa melalui 2 cara yaitu via MAC Address dan via IP Address. Saya akan jelaskan via MAC Address terlebih dahulu.

1.) Buka winbox.exe kemudian pilih MAC Address routerboard anda, karna yang terkoneksi dengan pc saya hanya ada satu perangkat maka klik MAC Address yang muncul pada tab MAC Address. Jika sudah di klik makan pada menu Connect to otomatis akan muncul MAC Address router anda. setelah itu klik connect!

2.) inilah tampilan jika anda berhasil login via MAC Address. tampak pada bagian atas(lihat kotak merah) ada tulisan admin@(MAC Address) (Pandutama). itu berarti anda berhasil login via mac address.

Nah sekarang coba akses via IP Address, caranya sebagai berikut

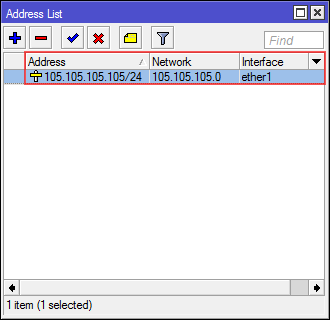

1.) Lakukan konfigurasi ip address pada ether 1 (ether yang terhubung ke pc anda).
jangan lupa untuk diberi subnet mask, karna jika tidak diberi subnet mask contoh /24 ip tersebut tidak akan berhasil dibaca.

2.) Kemudian atur ip address pada pc client anda, pastikan ip client berada dalam satu jaringan yang sama dengan ip router anda.

3.) Kemudian lakukan akses winbox dengan ip address

Pilih IP Address ---> Connect

4.) Beginilah tampilan ketika anda berhasil akses winbox via IP Address. Terlihat pada pojok kiri atas ada ip address router anda.

Akses Mikrotik RouterOS Melalui SSH

1.) Buka putty.exe , kemudian masukan ip address router anda pada tab Host Name (or IP address). Pilih SSH kemudian klik open.

2.) Kemudian akan muncul pop up seperti dibawah. Pilih yes untuk melanjutkan.

3.) Kemudian login dengan user admin passwd blank. Berhasil deh akses mikrotik router anda :v

Akses Mikrotik RouterOS dengan Telnet

1.) Tidak beda jauh dengan cara akses lewat SSH, telnet juga harus masukan IP address pada tab Host Name (or IP address). Kemudian pilih telnet dan klik open.

2.) Setelah itu login dan berhasil deh akses mikrotik routerOS anda :v

Akses Mikrotik RouterOS melalu Webfig

1.) Buka browser anda, kemudian masuk ke ip router anda contoh : 105.105.105.105

Akses Mikrotik RouterOS melalui Hyper Terminal

1.) Buka hyperterminal, kemudian akan muncul pop up seperti ini. Isikan namenya terserah anda saya contohkan Serial

2.) Selanjutnya akan muncul pop up seperti ini, isikan pada tab Host address yaitu ip router anda.

contoh 105.105.105.105 kemudian klik ok.

3.) Kemudian login dengan admin dan passwd blank. Berhasil deh akses mikrotik routerOS anda :v

Akses Melalui Port Console

Nah kali ini adalah cara akses melalui port console, untuk mengakses mikrotik routerOS kita harus colokan langsung ke port console yang ada di router. Mungkin inilah cara yang paling aman, karena tidak mengaksesnya melalui MAC address ataupun IP address. Namun yang jadi masalah jika router pada jaringan anda berada jauh dari jangkauan anda, ini menyebabkan anda susah untuk colok ke port consolenya.

Untuk mengaksesnya saya menggunakan linux, dan toolnya adalah minicom.

1.) Pertama, kita cek terlebih dahulu port console apakah sudah terdeteksi pada linux kita. dengan mengetikan perintah

dmesg |grep -y

Nah pada gambar diatas terlihat port console sudah terdeteksi, dan serial devicenya berapada pada ttyS0 dan ttyS4

2.) Selanjutnya jalankan tool minicom dengan mode root. dengan mengetikan perintah

sudo minicom -s

3.) Akan muncul menu menu konfigurasi seperti gambar dibawah ini, pilih Serial port setup.

4.) Atur konfigurasinya seperti gambar dibawah ini, nah untuk Serial Device karna pas ngecek tadi ada 2, maka dicoba coba aja satu satu. kalo yang satu ga bisa coba lagi yang satunya, pasti bisa.
